工作條件

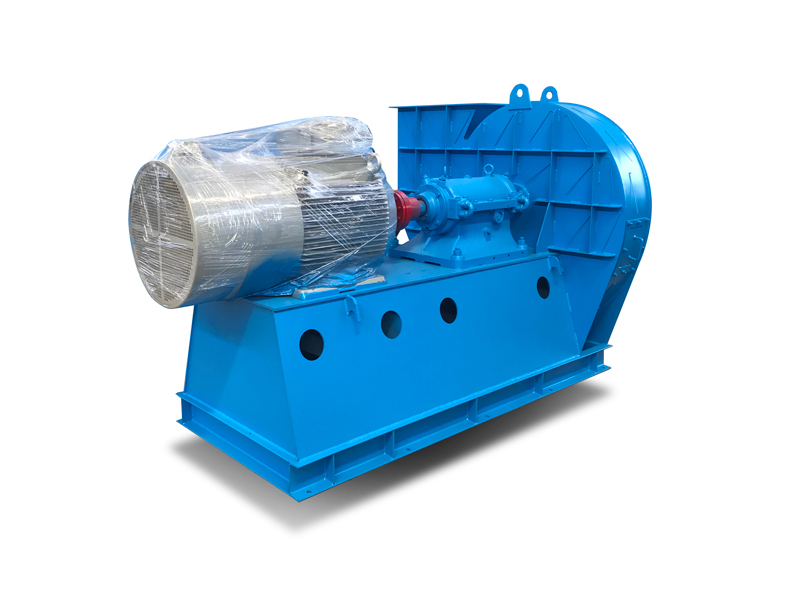

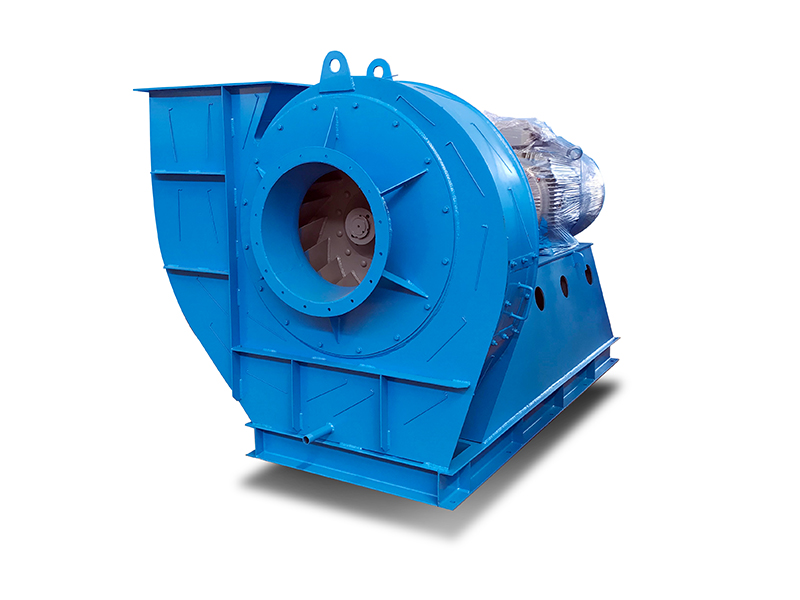

6-41系列中壓離心風機可同時滿足大流量、高壓的性能要求，具有高效率、低噪音的特點。是性能范圍廣泛的系列離心風機產品。 可以用于輸送常溫或高溫的潔凈氣體、含塵氣體、可燃?xì)怏w、腐蝕性氣體、粉末或顆粒物料、纖維物料等。
應用環境
工業鍋爐系統的鼓風和引風、窯爐系統/焚燒爐系統的送風和引風、空氣凈化設備、工業除塵器系統等，除工業領域外，在農業和民用領域也被經常使用，是用途*廣泛的風機系列。
產品特點
●能夠在較高的介質溫度下穩定工作，在滿足壓力要求的情況下，能夠輸出很大的氣體流量，噪音較低。
●葉片安放角度經過優化，更耐磨損，使用壽命更長。
●可以使用調節門在運行時靈活調節風機的壓力和流量。還可以選配變頻電機，通過改變轉速的方法調節風機的壓力和流量。
●葉輪和主軸的材料，我們會針對不同的工況溫度和工作轉速，選擇使用高強度碳素鋼、低合金鋼、耐高溫合金鋼、耐高溫高強度合金鋼，使葉輪和主軸在高溫下仍然保持可靠的強度。
●葉輪標稱直徑1400mm以下的運行于常溫的風機系統，不需要額外配置軸承冷卻裝置，降低了用戶投資和維護工作量。
●葉輪經過退火處理，消除焊接時產生的結構內應力，確保葉輪不會發生外形蠕變(creepage)和產生裂紋。
●葉輪的焊縫和主軸經過超聲波探傷，確保沒有焊接缺陷和材料缺陷，保證強度。
●葉輪經過高標準的動平衡校正，確保風機運行穩定。
●有多種選配件可供選擇。
產品配置
● 風機形式：電機直連、皮帶傳動、聯軸器傳動；
● 電機品牌：上電、湘電、佳木斯、南陽防爆、ABB、茵夢達等國內外知名品牌。（可以指定）；
● 葉輪：優質碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；
● 軸承：SKF、FAG、瓦房店、NSK （可以指定）；
● 主軸：高強度碳鋼，合結鋼（可以指定）；
●軸承座：鑄鐵
●可選配置：※整體支架； ※防護罩； ※消音器； ※進出口補償器； 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※變頻器；
|
風機系列
|
6-41系列風機
|
特性選擇
|
|
普通
|
防腐
|
耐磨
|
高溫
|
防爆
|
備注
|
|
性能
|
葉輪直徑
|
400-2000mm
|
|
|
主軸轉速
|
≤3000rpm
|
|
|
壓力
|
954-28000Pa
|
|
|
流量
|
1090-230000?/h
|
|
|
結構
|
葉片結構
|
后向
|
|
|
葉輪支撐方式
|
WSI (單吸), 葉輪懸臂式
|
|
|
潤滑方式
|
油浴潤滑、脂潤滑、稀油站
|
可指定
|
|
軸承箱冷卻
|
空冷、水冷、油冷
|
可指定
|
|
傳動方式
|
A（電機直連），C（皮帶輪傳動），D（聯軸器傳動），F(xiàn)（進氣箱式聯軸器傳動）
|
可指定
|
|
氣體屬性
|
氣體溫度
|
常溫
|
客觀要求
|
客戶要求
|
≥250℃
|
客戶要求
|
|
|
氣體特性
|
潔凈氣體
|
腐蝕性氣體
|
顆粒物質
|
高溫氣體
|
易燃，易爆
|
|
|
系統配置
|
電機品牌
|
上電、湘電、ABB
|
上電、湘電、ABB
|
湘電、ABB、茵夢達
|
恒洲明德、賽力盟、皖南電機
|
佳木斯、南陽防爆、ABB、茵夢達
|
可指定
|
|
葉輪
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
加耐磨層或耐磨襯板、陶瓷貼片
|
高溫優質合金鋼
|
玻璃鋼、鋁合金
|
可指定
|
|
進風口
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
機殼
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
調節門
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
主軸
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
可指定
|
|
軸承
|
SKF、FAG、瓦房店
|
SKF、FAG、瓦房店
|
SKF、FAG、瓦房店
|
SKF、FAG、瓦房店
|
SKF、FAG、瓦房店
|
可指定
|
|
軸承箱
|
鑄鐵
|
|
|
地腳螺栓
|
GB799-1988
|
|
|
可選配置
|
整體支架、防護罩、消音器、進出口補償器、進出口配對法蘭、調節門、電動執行器、減震器、膜片聯軸器、液力耦合器、電機防雨罩、溫度傳感器、震動傳感器、軟啟動裝置、變頻器、專用電機、系統檢測控制裝置。
|
